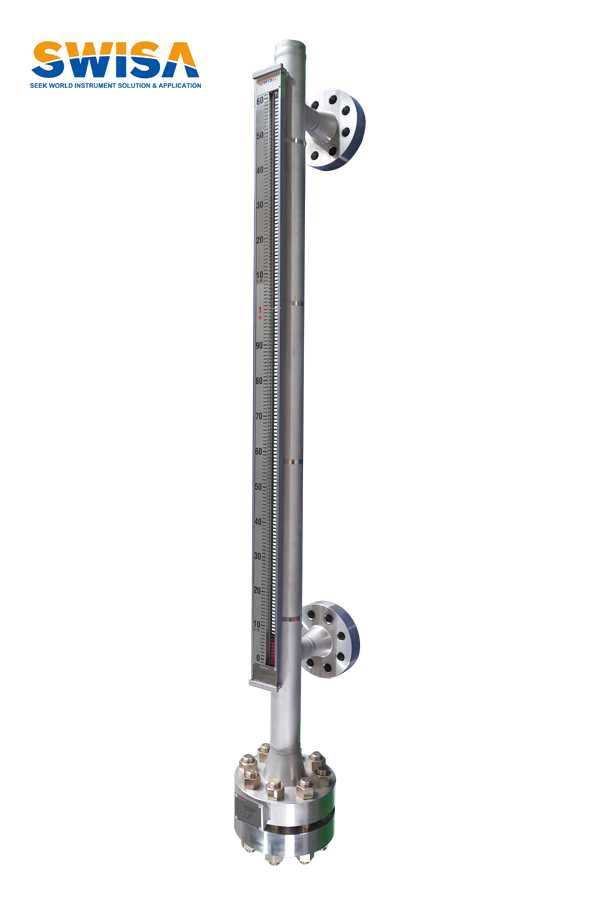

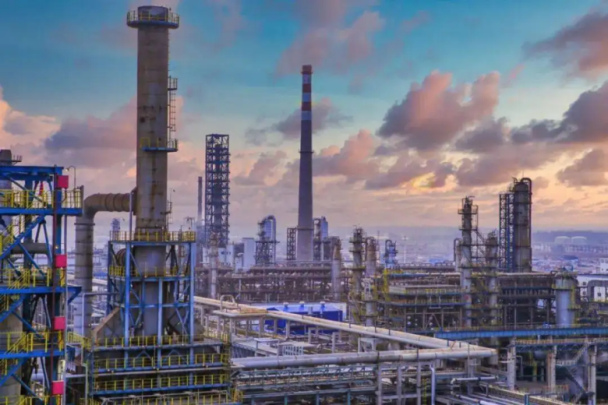

磁翻板液位計是將連通器原理、浮力原理和磁性偶合原理巧妙結合起來用于顯示或檢測液位高度變化的裝置，也是目前工業生產中測量液位的常用儀表。其被測液體與指示布局徹底阻隔，密封性能好，具有應用規模廣、可靠性高、成本低、顯示直觀、安裝方便等優點，適于高壓、高溫、腐蝕條件下的液位測量，在石油加工、市政、食品加工、水處理、化工、制藥、電力、造紙、冶金等領域中的液位測量中有著廣泛的應用。

但由于使用環境和方式的差異，以及一些磁翻板液位計由于設計不合理或者安裝使用中操作不當?shù)纫蛩?，使得磁翻板液位?jì)在使用過程中無法正常測量，從而影響生產的正常進行，甚至對安全生產造成威脅。

因此找到影響磁翻板液位計正常測量的影響因素，并避免這類事件再次發生就成為了安全生產中的首要大事。本文結合磁翻板液位計的特性，談?wù)劥欧逡何挥?jì)在現場應用過程中遇到的影響正常測量的常見因素。

1、使用環境

磁翻板液位計主要利用了浮力和磁性耦合原理來完成指示過程。當液位上升時，磁浮子在浮力是作用下由下往上運動，磁翻片受到磁浮子中磁感應力的作用翻轉180°，顏色由白色變?yōu)榧t色，顯示面板上翻片的紅白分界位置即為罐體液位的實際高度，當液位下降時，磁浮子由上往下運動，帶動磁翻片翻轉，顏色由紅色變?yōu)榘咨?/p>

因此使用環境中不能有強磁干擾，否則易致磁翻片無法正常翻轉，影響液位的準確顯示。另外在安裝磁翻板液位計時，不得使用鐵絲等能被磁化的物體或本身帶有磁性的物質固定磁翻板液位計的浮筒，以免磁浮子上下浮動時被這些物質影響。

2、安裝不當

磁翻板液位計的安裝位置必須是與地面垂直。這是因?yàn)榇鸥∽拥幕顒?dòng)主要受到浮力和自身重力的影響，因此若磁翻板液位計的整體安裝有所傾斜，會增大磁浮子與管壁的摩擦，影響磁浮子的正常運動。

磁翻板液位計在安裝過程中由于自身整體重量較大的原因，側面與罐體連接的引流管受力較大，因此在量程較大（一般為3m以上）時必須在中間安裝輔助支撐裝置，以減少引流管受力。

另外，如果被測量的液體中存在部分金屬雜質，長時間使用會使雜質沉積在浮筒底部或吸附在磁浮子表面，這就需要對其內部進行定期清理。在清理磁翻板液位計時，應先將連接在引流管上的閥門關閉，再打開排污閥進行排污，必要時還可拆卸底部法蘭進行清理。清理后要按照原方式安裝，磁浮子按照指示箭頭進行安裝，法蘭螺栓擰緊，開啟閥門時，注意先開氣側閥門，再開液側閥門。

3、低溫環境

磁翻板液位計的使用環境多為室外，在北方較為嚴寒的地區，如果氣溫過低也會導致測量失靈。為解決這一問題，通常使用蒸汽夾套、電加熱、保溫/隔熱附加裝置。北方地區的冬季使用時若因?yàn)椴馁|(zhì)受到低溫環境影響，導致整個面板防水性能變差，一旦水蒸汽或雨水等滲入面板就會導致磁翻片凍結或者面板玻璃表面結霜，操作人員無法正確判斷罐內液體的準確位置。

因此，玻璃管面板成為解決此問題的一種有效方法，通過在玻璃管內部固定好磁翻片后再抽真空或充入惰性氣體，最后將玻璃管封口。該方式能夠完全解決面板防水防霜問題，但是其缺點在于成本較高，且操作工藝復雜、易破損。

4、腐蝕環境

在化工行業用于測量各種具有腐蝕性的液體時，就需要使用防腐（內襯型）磁翻板液位計。較多的是通過為金屬管內部和磁浮子表面襯聚四氟乙烯（PTFE），利用聚四氟乙烯把被測液體和金屬管隔開來達到防腐目的。

聚四氟乙烯具有良好的耐腐蝕性和機械韌性，在加工時不易機械受損，且對于大多數化學藥品和溶劑，表現出惰性、能耐強酸強堿、水和各種有機溶劑。雖然聚四氟乙烯的熔點較高，能在250℃工況中使用，但是因?yàn)槠浔旧淼呐蛎浵禂?shù)比較大，且隨著溫度變化而發生不規律變化，若長期在高溫環境下使用會導致其在管道內壁發生形變，甚至?xí)⒋鸥∽涌ㄋ涝诠艿纼?nèi)壁，因此必須嚴格按照磁翻板液位計設計參數的范圍使用。所以磁翻板液位計在使用時要定期維護并采取一定的保護措施，防止其受力不均或其他原因造成失效和安全事故。

5、電流信號和開關信號

在某些場合使用時，用戶需要將測量結果轉化為電流信號傳至中控室，方便監測和控制，此時就需要與遠傳變送器配套使用，達到將機械信號轉換為電流信號的目的。

在整個使用過程中，當變送器安裝好以后盡量使其位置不發生變動，因?yàn)橐坏┪恢冒l(fā)生變動，易使電流信號輸出錯誤。所以，對于罐體有震動的工況，應采取固定保護措施。

液位測量作為工業生產中的一個重要環節，磁翻板液位計是其常用的手段之一，這就要求磁翻板液位計必須做到安全可靠。
