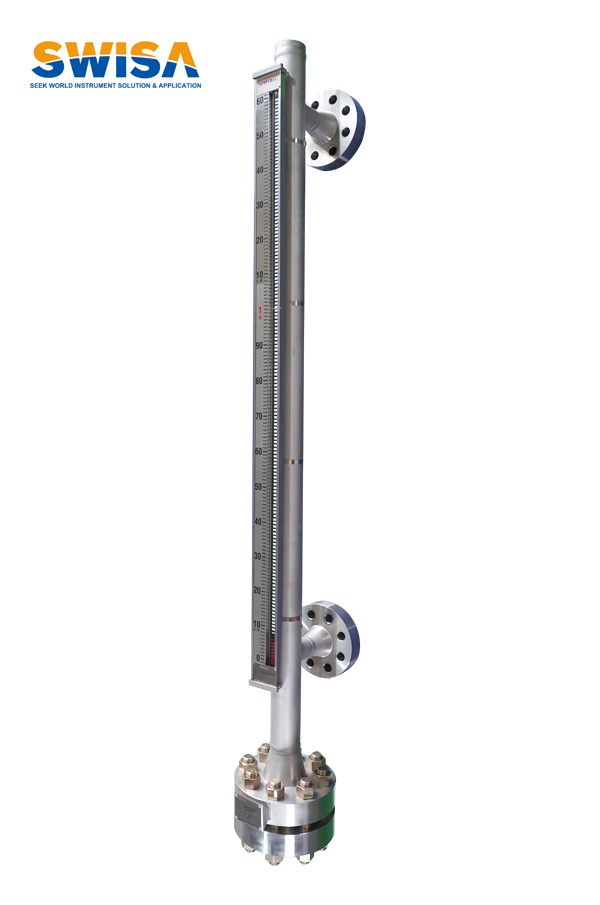

磁翻板液位計是根據磁耦合系統理論和浮力原理來實現液位或界位的檢測，是磁鐵在液位計中的一個典型應用。具體來講就是，磁翻板液位計中帶有永磁磁鋼的浮子，浮在液面上，浮子內的磁鋼正好處在液面位置上，通過磁性耦合作用使外部的翻片發生翻轉，從而指示出罐內介質的液位檢測設備。

磁翻板液位計包含了浮子磁系統和磁翻片磁系統兩個磁場組成的磁耦合系統。具體如下：

第一、由浮子組成的浮子磁系統：浮子作為感知液位的部件，其內部嵌有6～10個數量不等的圓柱形磁鋼，或者由兩塊磁鐵采用背靠背的方式組合在一起，因而在浮子圓周表面形成磁場，且磁場半徑擴展性好，磁性作用距離遠，一般要求能達到20～30mm，使浮子的磁力耦合作用到顯示面板內的磁性翻片。

第二、由磁翻片組成的磁翻片磁系統：每個翻片的尺寸、質量大小相等，內部放置一個磁柱，磁柱的磁極呈N-S規律互相自鎖吸合，在沒有外部磁場作用時，翻片互相吸合連成一個整體。

當浮子隨著液位升降，浮子的磁場作用力使翻片翻轉。由于翻片的磁性較弱，且質量較輕，在浮子磁場的作用下，離浮子定向磁場最近的翻片會偏轉一個角度，處于水平狀態，這個翻片所處的高度就是液位高度。

浮子與磁翻片的磁耦合必須恰當，如果浮子的磁性較弱或兩者相距較遠時，浮子對翻片的作用力較小，不能克服翻片之間的自鎖吸力，翻片不會翻轉。

翻片內的磁柱磁性必須與浮子的磁性和自身質量相匹配，如果翻片磁性較小或質量較大，翻片之間的自鎖吸力不夠，無法實現互鎖，各個翻片就會翻轉不一致，出現“花臉”現象；如果翻片磁性偏大或質量較輕，翻片之間的自鎖吸力較強，浮子的磁性無法克服翻片之間的自鎖吸力，出現翻片不會翻轉的現象。
