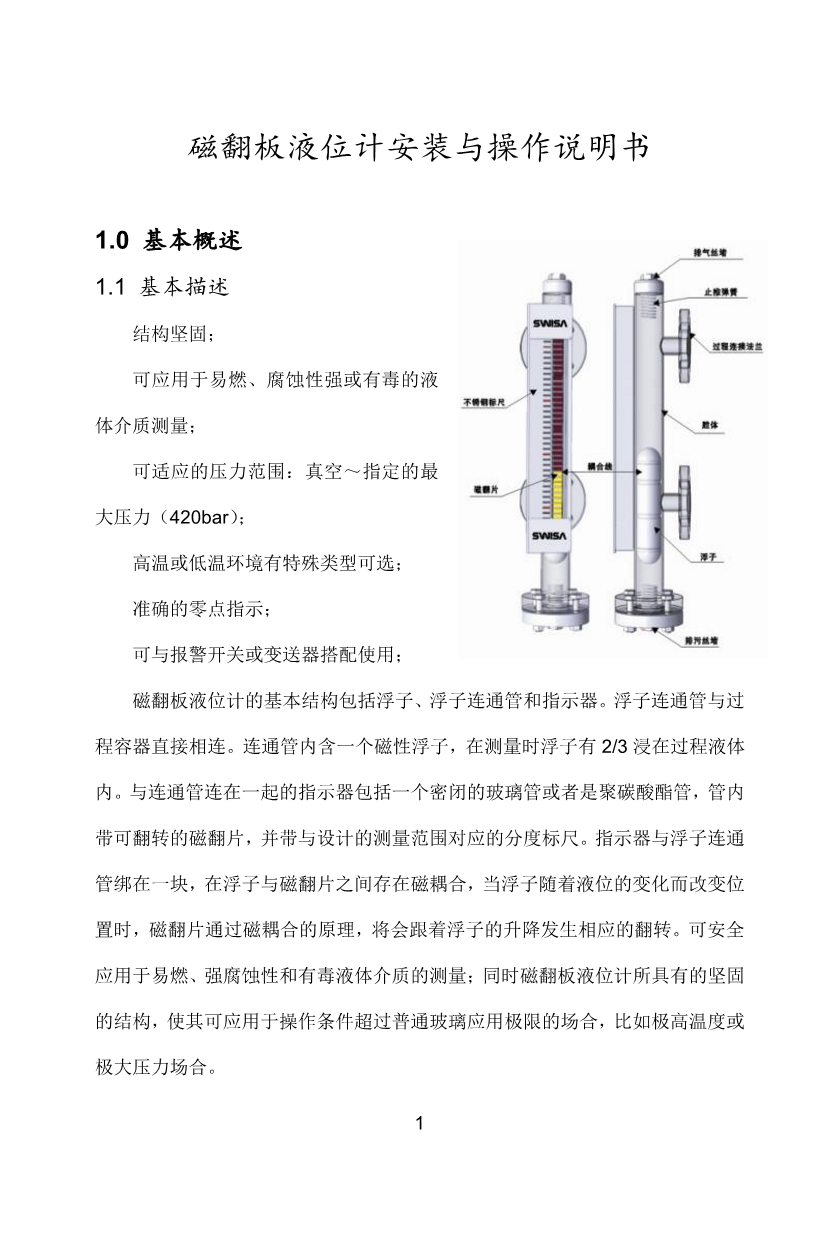

磁翻板液位計的基本結構包括浮子、浮子連通管和指示器。浮子連通管與過程容器直接相連。連通管內含一個磁性浮子，在測量時浮子有2/3浸在過程液體內。與連通管連在一起的指示器包括一個密閉的玻璃管或者是聚碳酸酯管，管內帶可翻轉的磁翻片，并帶與設計的測量范圍對應的分度標尺。指示器與浮子連通管綁在一塊，在浮子與磁翻片之間存在磁耦合，當浮子隨著液位的變化而改變位置時，磁翻片通過磁耦合的原理，將會跟著浮子的升降發(fā)生相應的翻轉。可安全應用于易燃、強腐蝕性和有毒液體介質的測量；同時磁翻板液位計所具有的堅固的結構，使其可應用于操作條件超過普通玻璃應用極限的場合，比如極高溫度或極大壓力場合。
