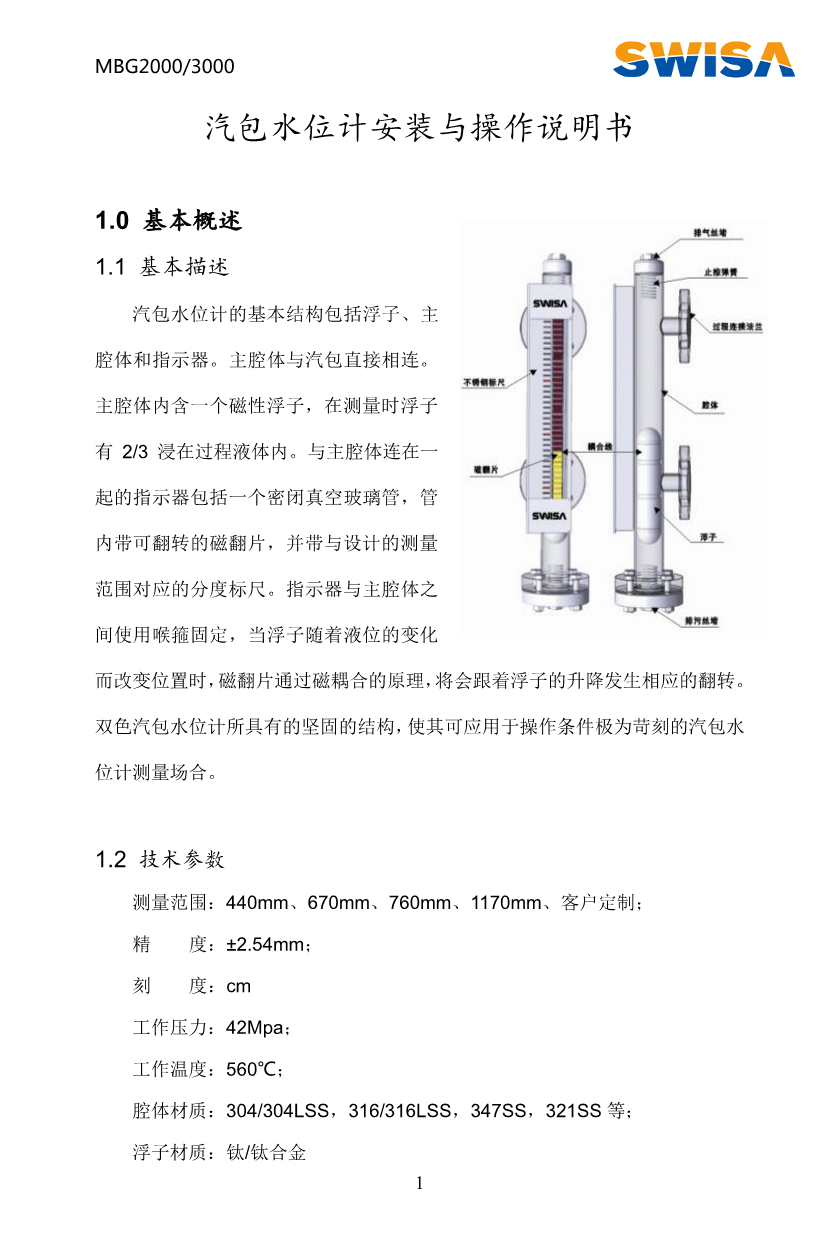

汽包水位計的基本結構包括浮子、主腔體和指示器。主腔體與汽包直接相連。主腔體內含一個磁性浮子，在測量時浮子有2/3浸在過程液體內。與主腔體連在一起的指示器包括一個密閉真空玻璃管，管內帶可翻轉的磁翻片，并帶與設計的測量范圍對應的分度標尺。指示器與主腔體之間使用喉箍固定，當浮子隨著液位的變化而改變位置時，磁翻片通過磁耦合的原理，將會跟著浮子的升降發生相應的翻轉。雙色汽包水位計所具有的堅固的結構，使其可應用于操作條件極為苛刻的汽包水位計測量場合。
