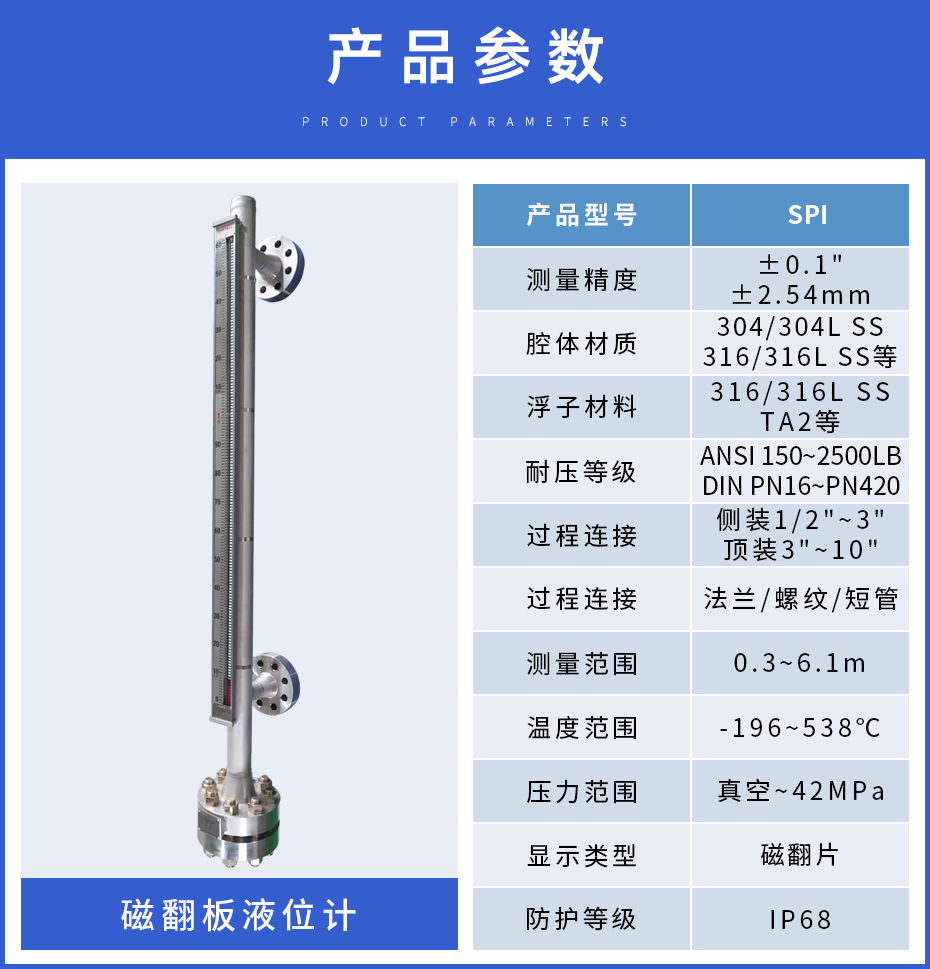

技術規格：
| 測量精度 | ±0.1"/±2.54mm | 腔體材質 | 304/304L SS、316/316L SS、317L SS、321 SS、 347SS、904 SS、TA2、哈C-276、鋯702、鎳-6、 304/316 SS襯PTFE、CPVC、PP等 |
| 耐壓等級 | ANSI 150~2500LB DIN PN16~PN420 | 浮子材料 | 316/316L SS、TA2、鈦襯PFA、 鈦合金、哈C-276、鋯702等 |
| 過程連接 | 側裝1/2"~3" DN15~DN80 頂裝3"~10" DN80~DN250 | 浮子直徑 | ≥20mm |
| 防護等級 | IP68 | 過程連接 | 法蘭/螺紋/短管 |
| 測量范圍 | 0.3~6.1m，最大可達20m | 溫度范圍 | -196~538℃ |
| 壓力范圍 | 真空~42MPa | 比重范圍 | 液位最小比重S.G.0.3，界面最小比重差S.G.0.04 |
| 顯示類型 | 磁翻片 | 跟隨速度 | ≤0.1m/s |
| 指示標尺 | 不銹鋼標尺，蝕刻液位指示，多種工程單位可選 | / | |
可選項：
| 開關選項 | SES-100，干簧管觸點開關、SES-100，凸輪干觸點開關 | 高溫選項 | 高溫隔熱墊、高溫隔離服 |
| 變送器 | 磁致伸縮、導波雷達、干簧管變送器等 | 低溫選項 | 低溫絕熱層 |

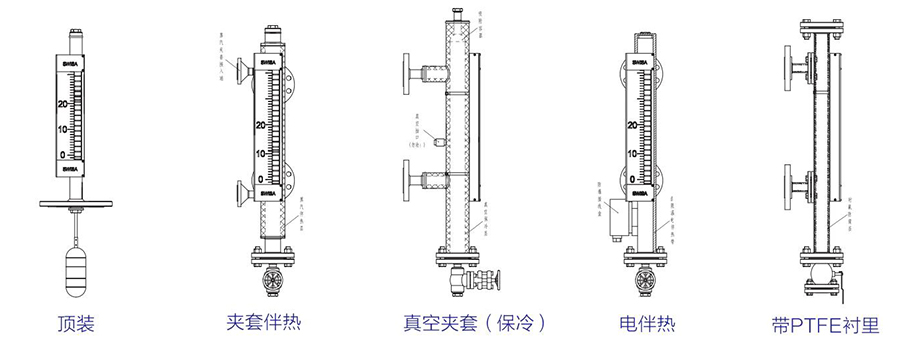

| 伴熱選項 | 電伴熱帶、蒸汽伴熱管、蒸汽伴熱夾套 | 閥門選項 | 排氣管、排污閥 |
| 其它 | 沖洗接口等 | / | |
應用行業及裝置：
鍋 爐：汽包液位
電 力：輔機液位(高加、低加、除氧器、凝汽器、軸封加熱器等)、化學水處理
煤 化 工：甲醇、二甲醚、合成氨/尿素、煤制烯烴、煤制油、煤制氣
硅 行 業：有機硅、多晶硅
石油石化：油氣開采與集輸、煉油、乙烯、三聚等
精細化工：甲烷氯化物、環氧乙烷、苯胺、PTMEG、BDO、碳纖維、聚甲醛、醋酸、苯乙烯、橡膠、粗苯精制
其 它：冶金、造紙、焦化、水處理等

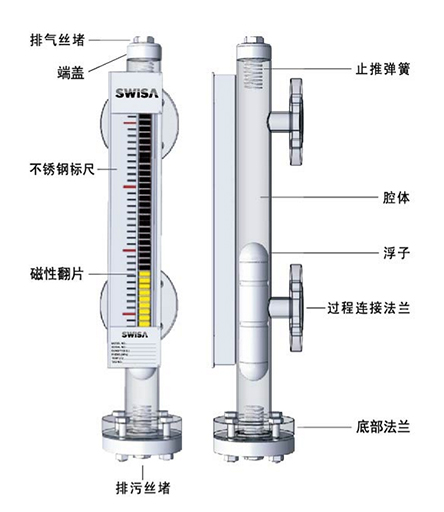

產品結構：
SPI磁翻板液位計采用模塊化設計，結構簡單，由三部分組成：
主腔體
浮子
指示器組件
主腔體
ANSI標準設計，特殊制造工藝
多種安裝方式和過程連接形式
304/304L SS、316/316L SS、317 SS、321 SS、347 SS、TA2、哈C-276、鋯702、鎳-6、304+PTFE、CPVC、PP等多種材質

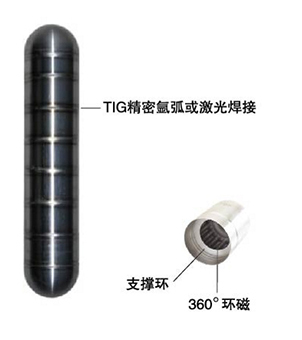

浮子
完全密封，帶支撐環，應抗壓
360°環磁設計
316L SS、哈C-276、鋯-702、鎳-6、TA2、鈦+PFA、五級航空鈦合金等材質
特殊結構設計，脈沖TIG或激光焊工藝，精密制造
耐溫范圍：-196~538℃
耐壓范圍：真空~42MPa
適用于高溫高壓、深冷、強腐蝕性等苛刻工況
通過其內部磁鋼的磁場與外部指示器、液位開關和變送器發生作用。
安裝：
標準型磁致伸縮配磁翻板液位計出廠之前，所有參數已經配置完成，并且已經完成安裝固定。如果現成安裝時，拆卸原來的安裝結構，則按照以下步驟安裝：
1.將顯示面板固定在腔體已標記的合適位置上，并在喉箍上安裝固定掛鉤；
2.講液位計安裝在腔體一側的掛鉤位置，調整液位計和顯示面板的零點位置，使兩個零點重點對齊。（安裝時注意磁致伸縮液位計與磁翻板液位計的測量方向要一致）；
3.緊固掛鉤，使液位計完全固定；
4.如果液位計的表頭部分離腔體端蓋的距離大于300mm或者表頭為不銹鋼材質時，則需要副駕喉箍和掛鉤來緊固液位計表頭部分，確?，F(xiàn)場液位計不會松動或者掉落；
5.清理液位計表面安裝過程中產生的附著物、污跡。

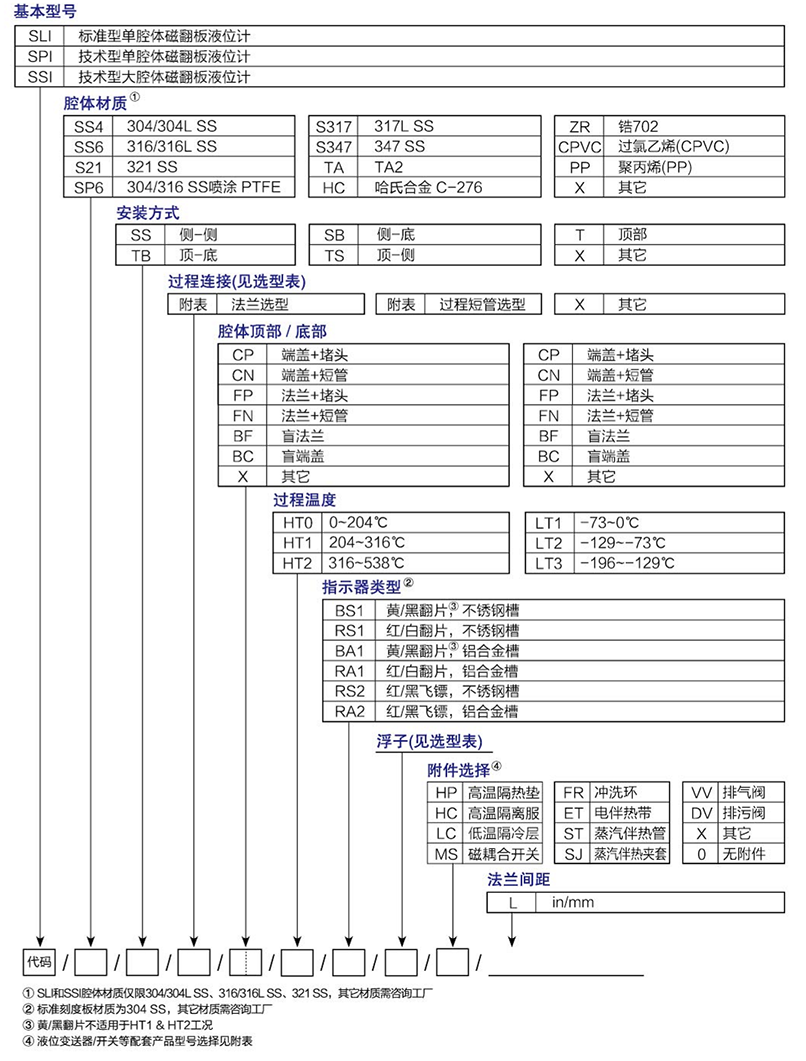

產品選型：
