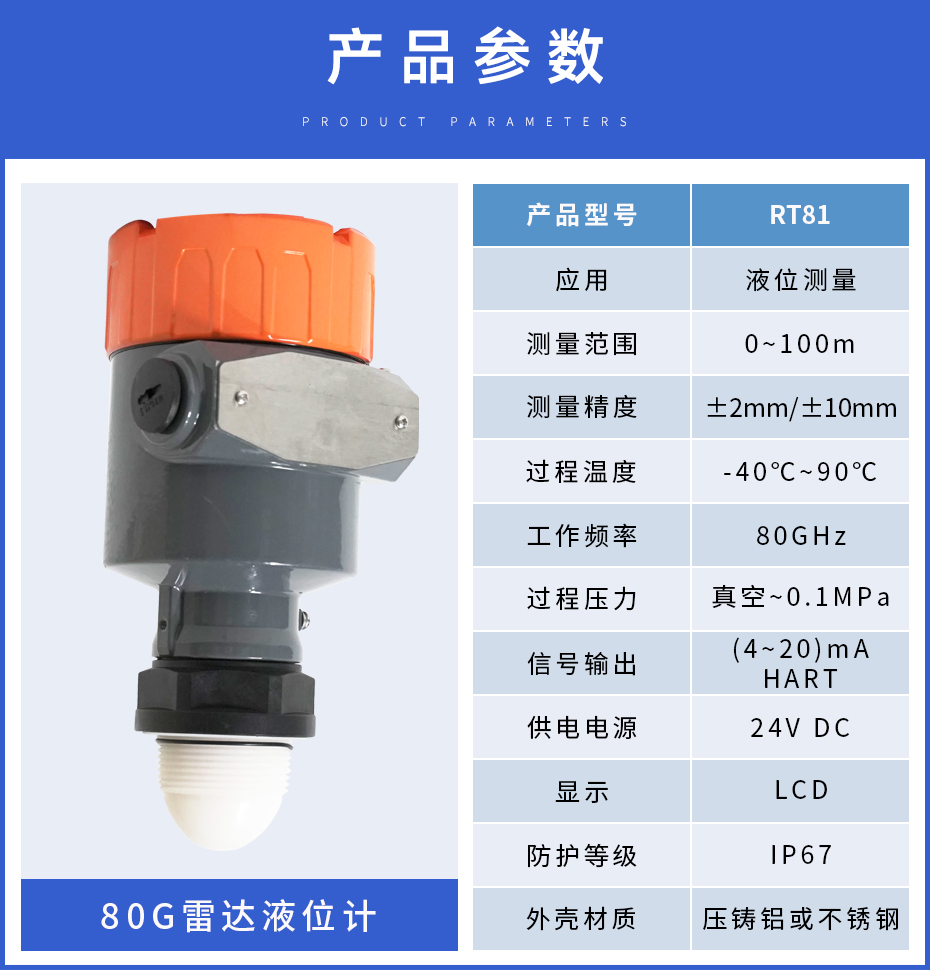

技術規格：

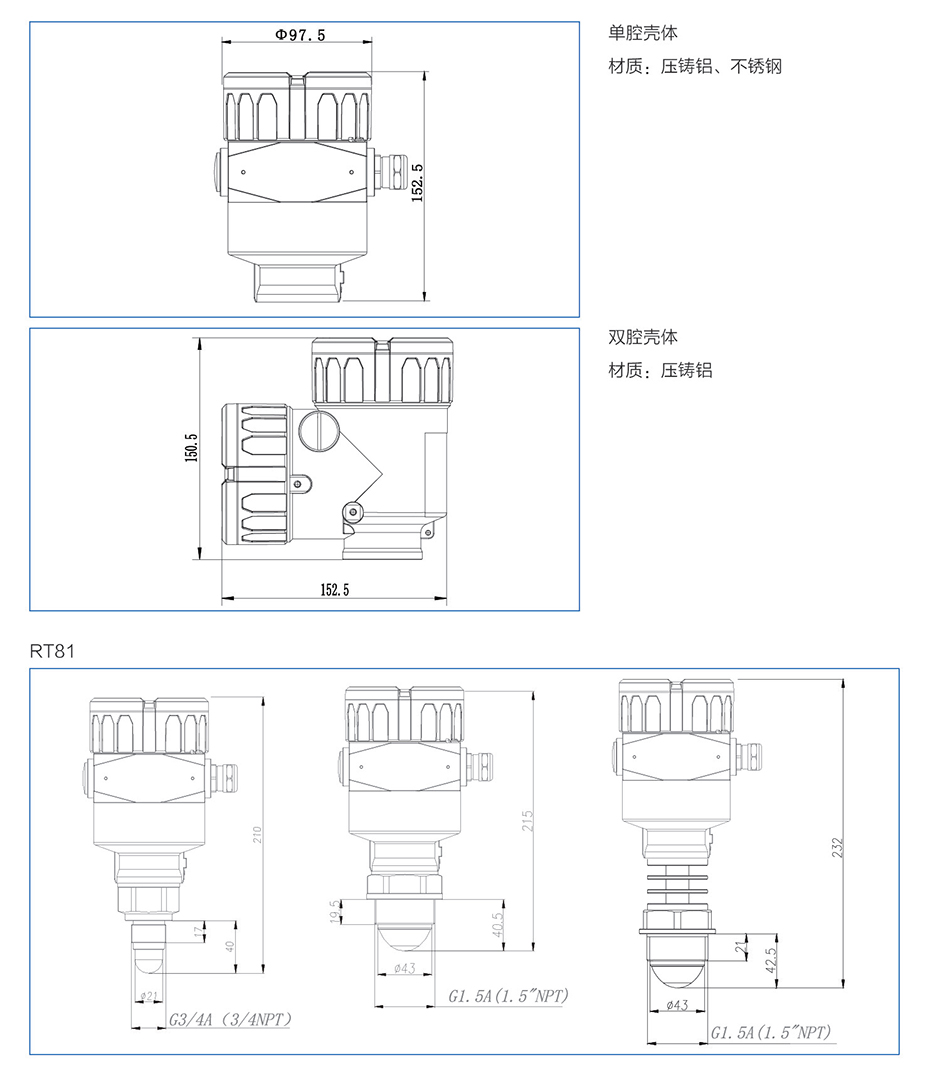

尺寸結構：

特點：

80G雷達相對于26G或6G雷達具有頻率更高，波長更短，波束角更小，能量更加集中的特點；加上FMCW技術的應用，使其具有以下特點：

• 量程大，盲區??；

• 波束角小，天線尺寸小，便于安裝。受罐體接管尺寸、障礙物影響??；

• 測量精度高，抗干擾能力強，可靠性高。

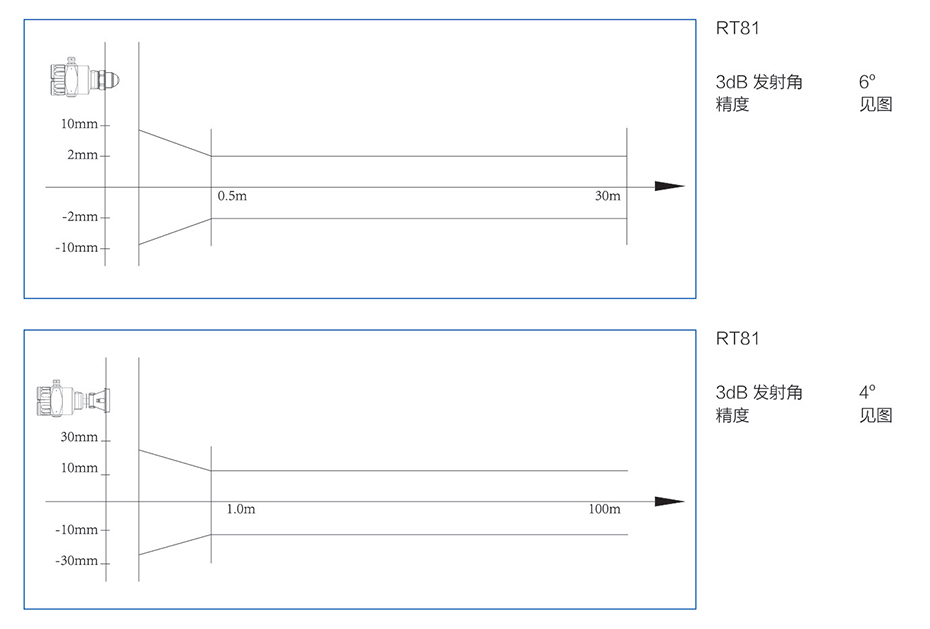

精度：

安裝：

圖示說明

測量的基準面是螺紋或法蘭的密封面

1.盲區范圍

2.量程設定

3.高位調整

4.低位調整

安裝位置

安裝時，注意儀表和容器壁至少保持200mm的距離。

1.基準面

2.容器中央或?qū)ΨQ軸

1.基準面

2.容器中央或?qū)ΨQ軸

對于錐形容器，且為平面罐頂，儀表的最佳安裝位置是容器頂部中央，這樣可以保證測量到容器底。

帶萬向節安裝

常見安裝位置的正誤

1.正確

2.錯誤：儀表被安裝在拱形或圓形罐頂，會造成多次反射回波，在安裝時應盡可能避免。

1.錯誤：不要將儀表安裝于入料流的上方，以保證測量的是介質表面而不是入料料流。

2.正確

注意：室外安裝時應采取遮陽、防雨措施

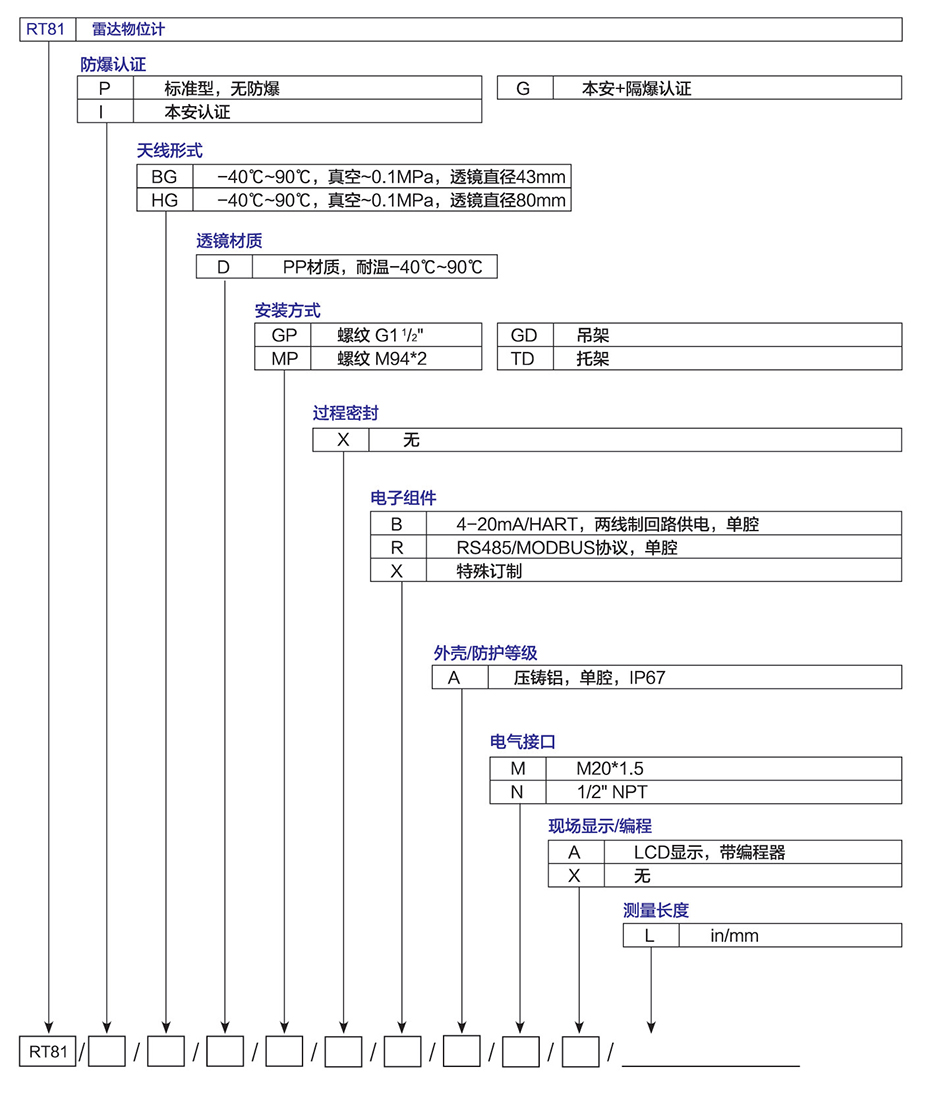

產品選型：
