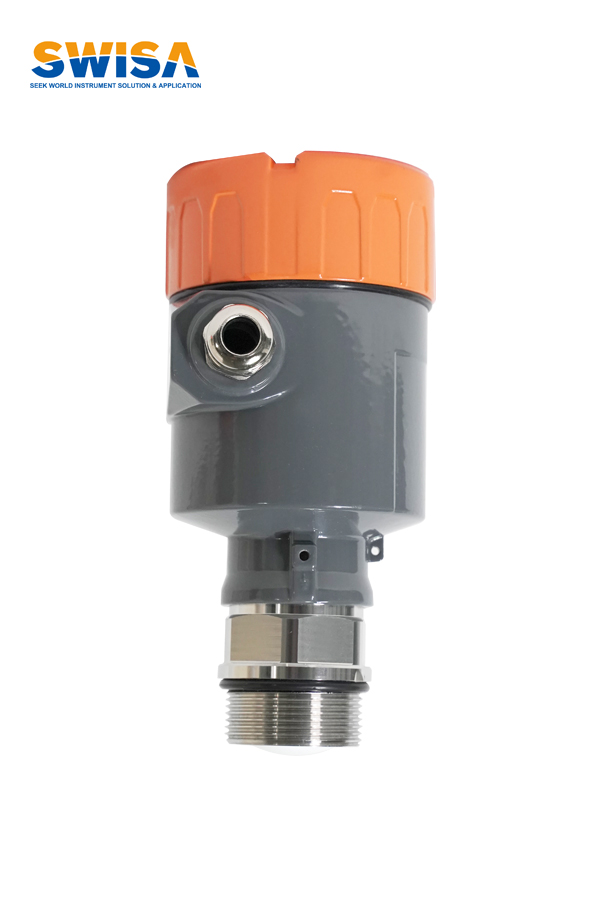

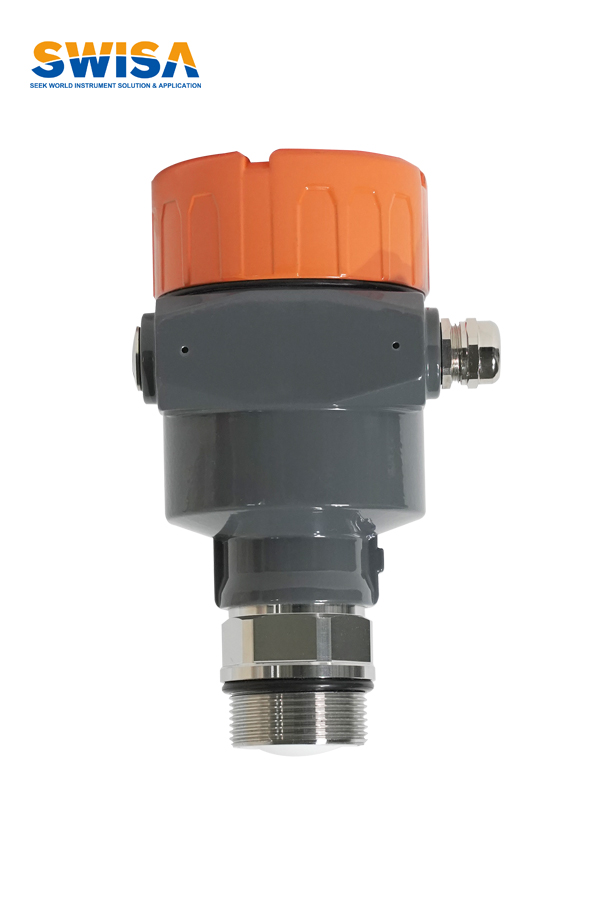

80G雷達物位計 RT83

80G雷達物位計采用調頻連續波（FMCW）技術。天線發射高頻的調頻雷達信號，雷達信號的頻率線性增加。發射的雷達信號經被測量介質反射后由同一天線接收。在同一時刻，發射信號頻率與接收信號頻率的頻率差與被測距離成正比。采集到的頻率差信號，經快速傅里葉變換（FFT）得到反射回波的頻譜，并以此計算得出待測目標的距離。

應用類型：液位測量，適合強腐蝕性/耐壓液體

測量范圍：0~10m/0~30m/0~100m 注*

測量精度：±2mm/±5mm

過程溫度：-40℃~130℃/-40℃~200℃

過程壓力：真空~0.1MPa(適合耐腐蝕液體)；真空~2.5MPa(適合耐壓液體)

工作頻率：80GHz

信號輸出：(4~20)mA/HART、RS485/MODBUS

供電電源：24V DC

顯示：LCD

外殼材質：壓鑄鋁或不銹鋼

天線形式：透鏡天線

天線材質：316SS+PTFE/FEP

安裝形式：螺紋，法蘭

防護等級：IP67

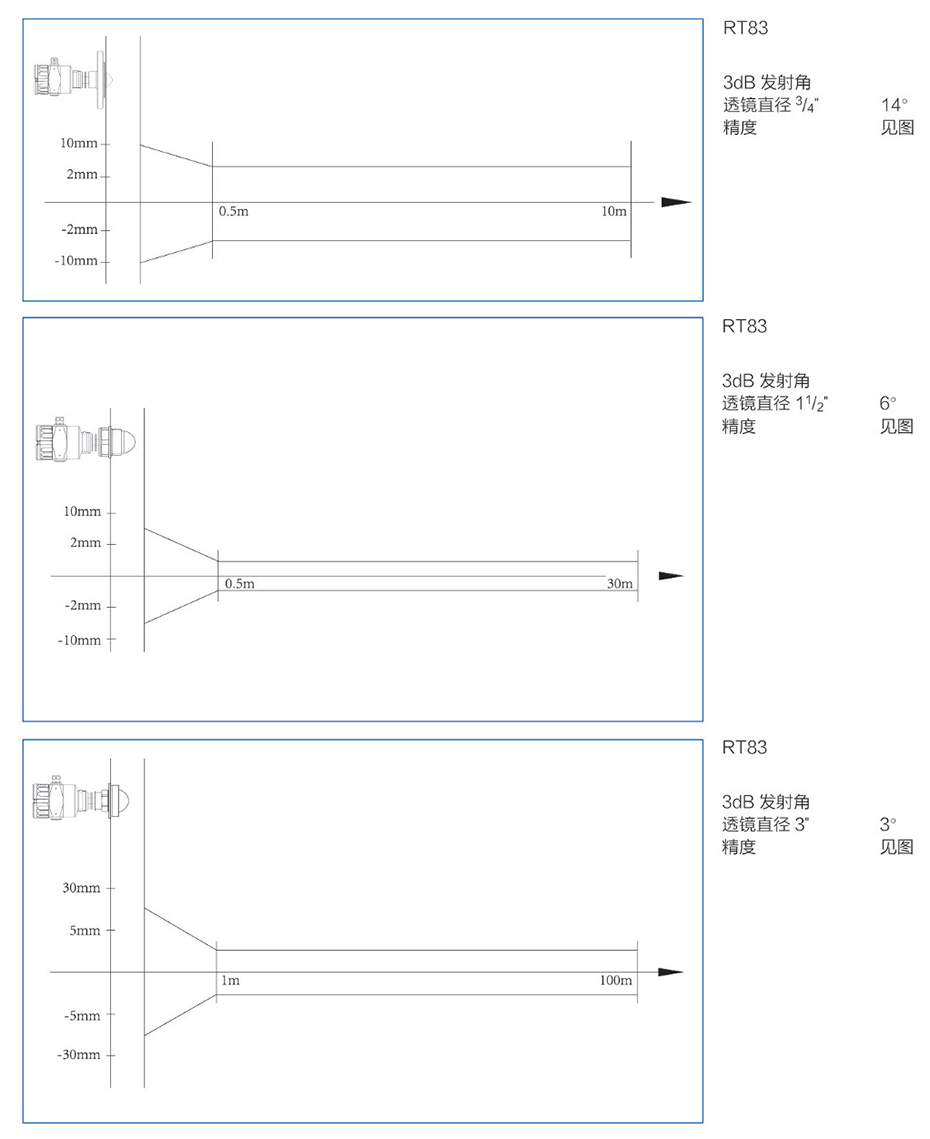

*天線直徑為21mm時，量程為0~10m，精度為±2mm

*天線直徑為43mm時，量程為0~30m，精度為±2mm

*天線直徑為76/65mm時，量程為0~100m，精度為±5mm

在線咨詢全國熱線
13810804367

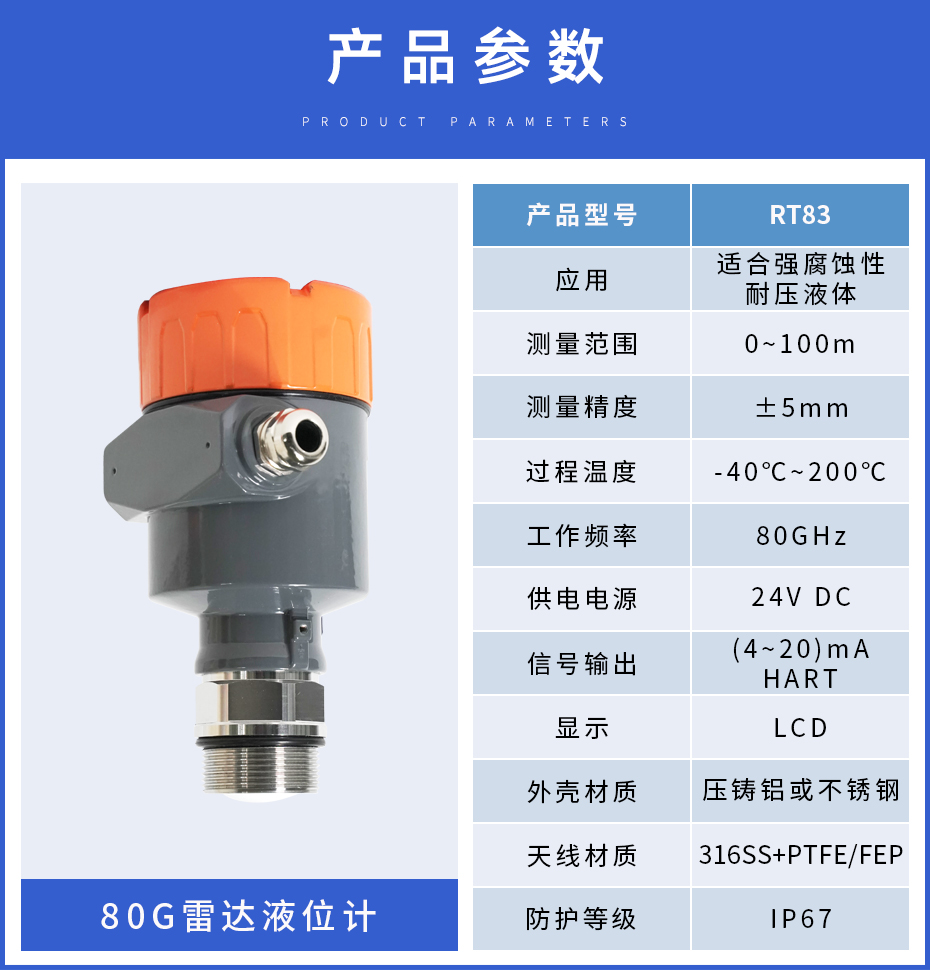

技術規格：

應用類型	液位測量，適合強腐蝕性/耐壓液體	測量范圍	0~10m/0~30m/0~100m 注*
測量精度	±2mm/±5mm	過程溫度	-40℃~130℃/-40℃~200℃
過程壓力	真空~0.1MPa(適合耐腐蝕液體)；真空~2.5MPa(適合耐壓液體)	工作頻率	80GHz
信號輸出	(4~20)mA/HART、RS485/MODBUS	供電電源	24V DC
顯示	LCD	外殼材質	壓鑄鋁或不銹鋼
天線形式	透鏡天線	天線材質	316SS+PTFE/FEP
安裝形式	螺紋，法蘭	防護等級	IP67
*天線直徑為21mm時，量程為0~10m，精度為±2mm
*天線直徑為43mm時，量程為0~30m，精度為±2mm
*天線直徑為76/65mm時，量程為0~100m，精度為±5mm
